一、電纜的定義及分類

       廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為�庇上铝胁糠纸M成的集合體：一根或多根絕緣線芯以及它們各自可能具有的包覆層總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。我國的電線電纜產品按其用途分成下列五大類： 1.裸電線 2.繞組線 3.電力電纜 4.通信電纜和通信光纜 5.電氣裝備用電線電纜

電線電纜的基本結構：1.導體：傳導電流的物體,電線電纜的規格都以導體的截面表示 。2.絕緣：外層絕緣材料按其耐受電壓程度。

二、常用電(線)纜類型

    （1）BV-表示單銅芯聚氯乙烯普通絕緣電線，無護套線。適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電線電纜。

    （2）BVR-表示聚氯乙烯絕緣，銅芯（軟）布電線，常常簡稱軟線。由于電線比較柔軟，常常用于電力拖動中和電機的連接以及電線常有輕微移動的場合。

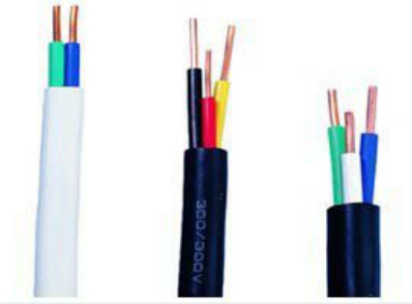

    (3)BVV-表示銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜,銅芯 (硬)布電線。常常簡稱護套線,單芯的是圓的,雙芯的就是扁的,常常用于明裝電線。

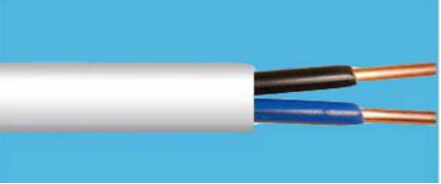

    (4)BVVB-表示銅芯聚氯乙烯絕緣聚氯乙烯平型護套電纜。適用于要求機械防護較高、潮濕等場合可明敷或暗敷。

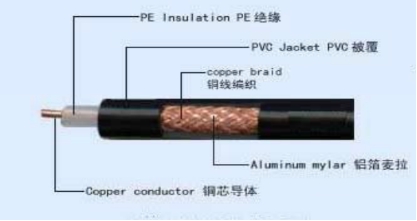

    (5)SYV-實心聚乙烯絕緣射頻同軸電纜。適用于閉路監控及有線電視工程。

    (6)RG-表示物理發泡聚乙烯絕緣電纜,常用于同軸光纖混合網 (HFC)中傳輸數據模擬信號,以及視頻傳輸,通信系統及信號控制系統。

        SYWV-物理發泡聚乙絕緣有線電視系統電纜,視頻 (射頻)同軸電纜(SYV、SYWV、SYFV)適用于閉路監控及有線電視工程。

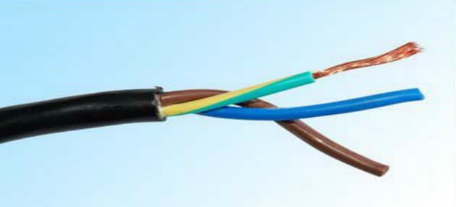

    (7)RVV-表示銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜。適用于樓宇對講、防盜報警、消防、自動抄表等工程。

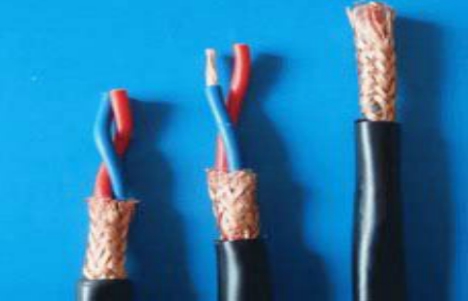

    (8)RVVP-表示軟銅芯絞合圓型聚氯乙烯絕緣絕緣聚氯乙烯護套軟電線。適用于樓宇對講、防盜報警、消防、自動抄表等工程。

    (9)BVVP-表示硬銅芯扁平 型PVC絕緣PVC護套,銅網屏蔽電線。

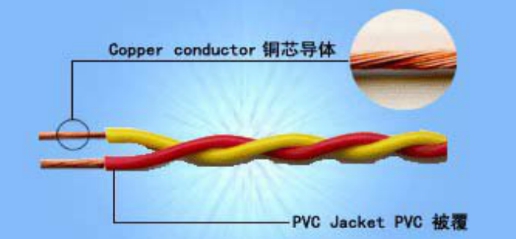

        RVS-表示銅芯聚氯乙烯絞型連接電線。常用于家用電器、小型電動工具、儀器儀表、控制系統、廣播音響、消防、照明及控制用線。

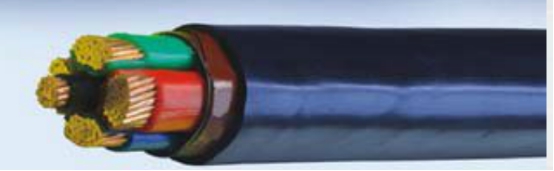

    (10)VV(VLV)-表示銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜,適用于敷設在室內、隧道、及溝管中,不能承受機械外力的作用,可直接埋地敷設。

三、線纜型號定義:

R-連接用軟電纜 (電線)軟結構。

V-絕緣聚氯乙烯

V-聚氯乙烯絕緣

V-聚氯乙烯護套

B-平型、扁形��

S-雙絞型

A-鍍錫或鍍銀

F-耐高溫

P-編織屏蔽

P2-銅帶屏蔽

P22-鋼帶鎧裝

Y—預制型、一般省略，或聚烯烴護套

FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同

YJ—交聯聚乙烯絕緣

V—聚氯乙烯絕緣或護套

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型

RV—銅芯氯乙烯絕緣連接電纜（電線）��

AVR—鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)��

RVB-銅芯聚氯乙烯平型連接電線

RVS-銅芯聚氯乙烯絞型連接電線

RVV-銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜

ARVV-鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RVVB-銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RV-105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜

AF-205AFS-250AFP-250 鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線

四、電力線纜

       適用于交流50HZ，額定電壓0.6/1KV及以下輸配電線路上，供輸配電能之用。環境溫度25℃，電纜導體工作溫度不超過70℃。

VV(VLV)：銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜，適用于敷設在室內、隧道、及溝管中，不能承受機械外力的作用，可直接埋地敷設。

VY(VLY)：銅(鋁)聚氯VV22(VLV22)  銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚氯乙烯護套電力。

VV22電纜：同VV型，能直埋在土壤中可承受機械外力，不能承受大的拉力。

VV23(VLV23)：銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚乙烯護套電力電纜，同VV2型。

ZRVV22：同VV22型，適用于有阻燃要求的場合。

YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜。

YJV ：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜。

NHVV：同VV型，適用于有耐火要求的場合。

KVV：聚氯乙烯絕緣控制電纜。用途：電器、儀表、配電裝置信號傳輸、控制、測量。

NH-*** ：耐火電力電纜

ZR-*** ： 阻燃電力電纜

WDZ-*** ：低煙無鹵電力電纜

五、線纜型號定義

例如

① BV4：?jiǎn)毋~芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。

② SYV 75-5-1(A、B、C)��

    S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編  75：75歐姆 5：線徑為5mm 1：代表單芯

③ SYWV 75-5-1

    S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套

    75：75歐姆 5：線纜外徑為5mm 1：代表單芯

④ RVVP2*32/0.2 RVV2*1.0 BVR

    R: 軟線 VV:雙層護套線 P屏蔽  2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2mm

⑤ ZR-RVS2*24/0.12

    ZR: 阻燃 R: 軟線 S:雙絞線  2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12mm

⑥ ZR-BVV 3x6.0

    表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。

⑦ NH-VV 3x70+2X35

    表示3根截面積70mm2銅芯+2根35mm2銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜。
