電氣接地系統圖解與區別分析

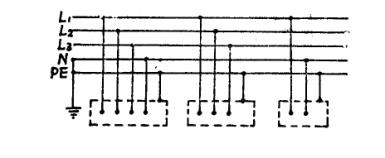

1、TN-S接地系統 （整個系統的中性線和保護線是分開的）

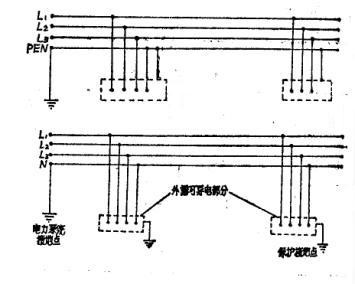

2、TN-C接地系統 （整個系統的中性線和保護線是合一的）

3、TT接地系統（TT接地系統有一個直接接地點，電氣裝置外露可導電部分則是接地）

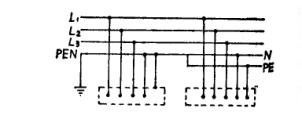

4、TN-C-S接地系統 （整個系統有一部分的中性線和保護線是合一的）

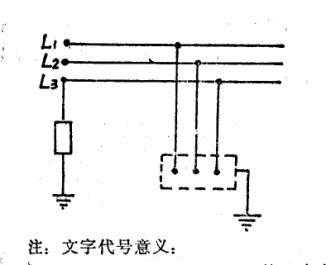

5、IT接地系統 （IT接地系統的帶電部分與大地間不直接連接，而電氣裝置的外露可導電部分則是接地的）

字母標識

第一字母表示 電力系統的對地關系

T-----一點接地

I-----所有帶電部分與地絕緣，或一點經阻抗接地

第二字母表示裝飾的外露可導電部分對地關系

T-----外露可導電部分對地直接電氣連接，與電力系統的任何接地點無關

N-----外露可導電部分與電力系統的接地點直接電氣連接（在交流系統中，接地點通常就是中性點）如果后面還有字母，這個字母表示中性線和保護線的組合

S-----中性線和保護線是分開的

C-----中性線和保護線是合一的（PEN線）

我們國家110KV及以上系統普遍采用中性點直接接地系統（即大電流接地系統）。

35KV、10KV系統普遍采用中性點不接地系統或經大阻抗接地系統（即小電流接地系統）

380V/220V低壓配電系統按保護接地的形式不同可分為：IT系統、TT系統和TN系統。

IT系統的電源中性點是對地絕緣的或經高阻抗接地，而用電設備的金屬外殼直接接地。即：過去稱三相三線制供電系統的保護接地。

TT系統的電源中性點直接接地；用電設備的金屬外殼亦直接接地，且與電源中性點的接地無關。即過去的三相四線制供電系統中的保護接地。

TN系統，在變壓器或發電機中性點直接接地的380/220V三相四線低壓電網中，將正常運行時不帶電的用電設備的金屬外殼經公共的保護線與電源的中性點直接電氣連接。即過去的三相四線制供電系統中的保護接零。

TN系統的電源中性點直接接地，并有中性線引出。按其保護線形式，TN系統又分為：TN-C系統、TN-S系統和TN-C-S系統等三種。

（1）TN-C系統(三相四線制)，該系統的中性線(N)和保護線(PE)是合一的，該線又稱為保護中性線(PEN)線。它的優點是節省了一條導線，缺點是三相負載不平衡或保護中性線斷開時會(huì )使所有用電設備的金屬外殼都帶上危險電壓。

（2）TN-S系統就是三相五線制，該系統的N線和PE線是分開的，從變壓器起就用五線供電。它的優點是PE線在正常情況下沒有電流通過，因此不會(huì )對接在PE線上的其他設備產生電磁干擾。此外，由于N線與PE線分開，N線斷開也不會(huì )影響PE線的保護作用。

（3）TN-C-S系統(三相四線與三相五線混合系統)，該系統從變壓器到用戶配電箱式四線制，中性線和保護地線是合一的；從配電箱到用戶中性線和保護地線是分開的，所以它兼有TN-C系統和TN-S系統的特點，常用于配電系統末端環境較差或有對電磁抗干擾要求較嚴的場所。
